產品尺寸 Product size
| TYPE | RTB1214B | RTB1218B |
| A(MAX) | 13.50 | 13.50 |
| B(MAX) | 18.50 | 23.50 |
| C(REF) | 3.50 | 3.50 |
| D(士0.10) | 0.70 | 0.70 |
| E(土0.50) | 7.50 | 7.50 |
| FIG. | 1 | 2 |

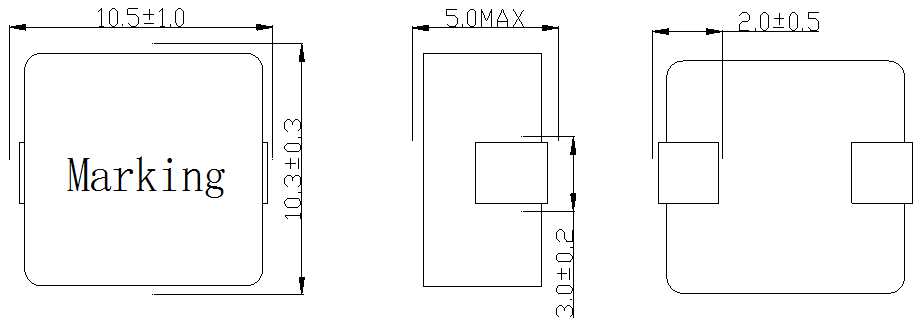

外觀尺寸
電氣特性
| 電氣特性表 | |||||
| 產品型號 |
電感值 （uH）±20% |
直流電阻D.C.R (mΩ) |
溫升電流 Irms（A） |
飽和電流 Isat(A) |
|
| TYP | MAX | ||||
| HPB1050-R82M | 0.82 | 2.5 | 3.2 | 22.0 | 39.0 |
| HPB1050-1ROM | 1.00 | 2.8 | 3.5 | 20.0 | 32.0 |
| HPB1050-1R2M | 1.20 | 2.8 | 3.5 | 19.5 | 29.0 |
| HPB1050-1R5M | 1.50 | 3.9 | 4.8 | 15.0 | 27.5 |
| HPB1050-2R2M | 2.20 | 6.5 | 8.2 | 12.0 | 21.5 |
| HPB1050-3R3M | 3.3 | 6.5 | 8.2 | 10.0 | 19.0 |
| HPB1050-4R7M | 4.70 | 9.2 | 10.8 | 8.0 | 16.0 |
| HPB1050-5R6M | 5.60 | 18.4 | 20.0 | 7.5 | 15.0 |
| HPB1050-6R8M | 6.8 | 19.6 | 27.0 | 6.5 |
13.0 |
| HPB1050-8R2M | 8.2 | 21.9 | 34.0 | 6.0 |
12.0 |
| HPB1050-100M | 10.0 | 23.5 | 38.0 | 5.5 | 11.0 |
| HPB1050-150M | 15.0 | 48.0 | 60.0 | 5.0 |
9.0 |
| HPB1050-220M | 22.0 | 58.0 | 66.0 | 4.5 |
7.0 |
| HPB1050-330M | 33.0 | 89.0 | 105.0 | 4.0 | 6.0 |
| HPB1050-470M | 47.0 | 118.0 | 135.0 | 3.0 | 5.0 |
| HPB1050-680M | 68.0 | 220.0 | 258.0 |
3.0 |
6.0 |
| HPB1050-101M | 100.0 | 230.0 | 276.0 | 2.5 | 4.0 |
| 數量/卷 | 內盒包裝數量 | 外箱包裝總數量 | 內包裝箱 | 外包裝箱 |
| HPB1040-5R6M | (800×2) =1600PCS | (1600×2)=3200PCS | 340mm*340mm*65mm |
365mm*355mm*155mm |
屏蔽式結構:抗電磁干擾(EMI）性能強。
Shielded construction
低DCR實現低損耗
Low loss realized with low DCR
采用金屬磁芯實現高性能高頻率
High inductance, high current, low magnetic loss
低噪聲，復合結構
Ultra low buzz noise， due tocomposite construction
